MFTS

medeaLAB Film Quality Testing System

Benutzeroberfläche

Übersichtliches Design, alle Bedienschritte können mit Maus oder Tastatur (F-Tasten) erfolgen.

Einfacher Wechsel zwischen Administrations-Modus und normalem Benutzer-Modus (nur Auswahl vorkonfigurierter Profile möglich).

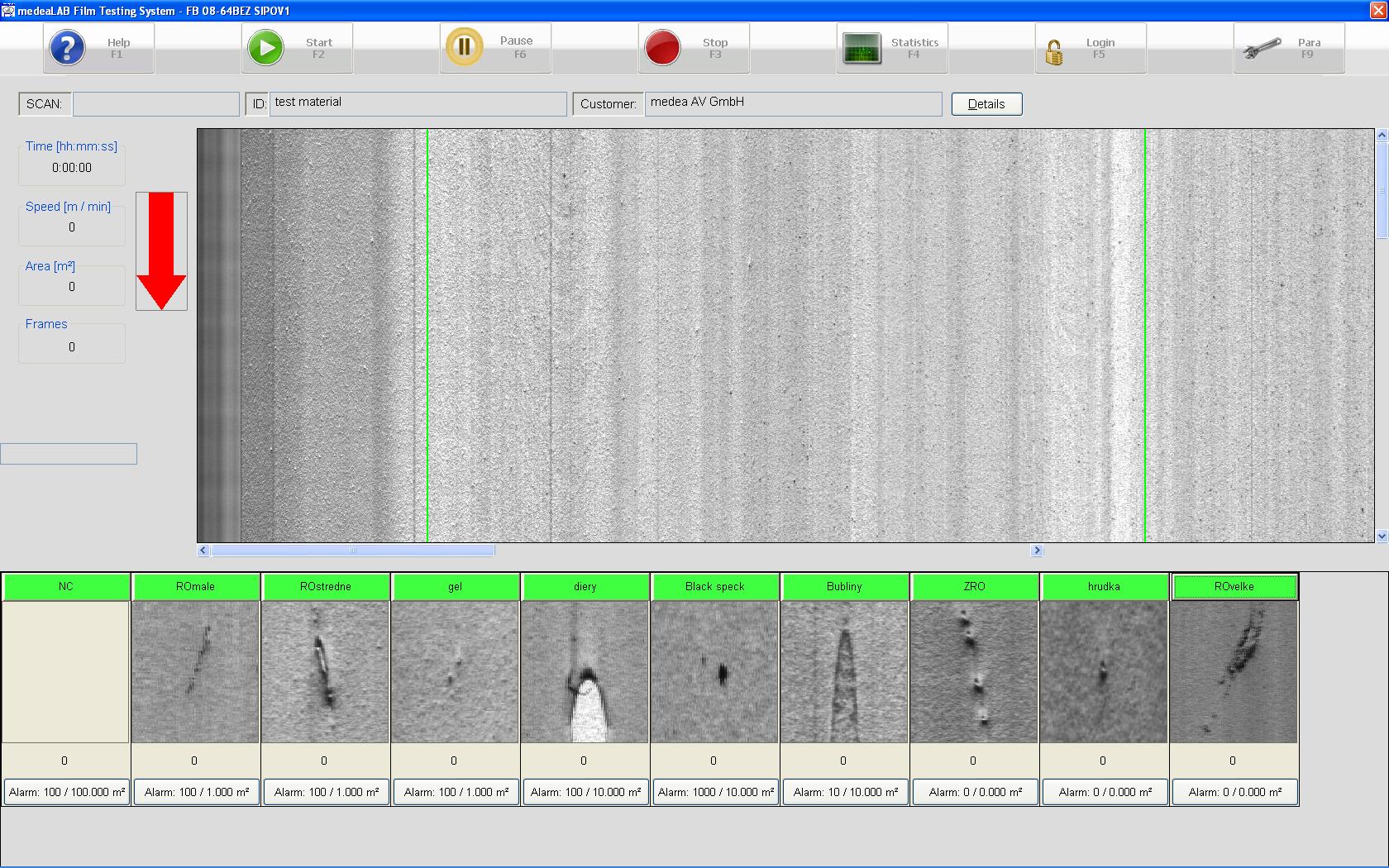

Hauptfenster mit Kamerabild und Alarmzählern für 10 verschiedene Defektklassen (für Detailansicht klicken)
Hauptfenster mit Kamerabild und Alarmzählern für 10 verschiedene Defektklassen
(für Detailansicht klicken)
Kontinuierlich wird Messdauer, Foliengeschwindigkeit, ausgewertete Folienfläche und Anzahl ausgewerteter Bilder angezeigt
Kontinuierlich wird Messdauer, Foliengeschwindigkeit, ausgewertete Folienfläche und Anzahl ausgewerteter Bilder angezeigt.

 Foliendefekt



Der Pfeil zeigt die Bewegung der Folie an. Die Farbe wechselt von rot (Stop-Zustand) über gelb (Pause-Zustand und Initialisierung) zu grün (Messung läuft)
Datenanzeige

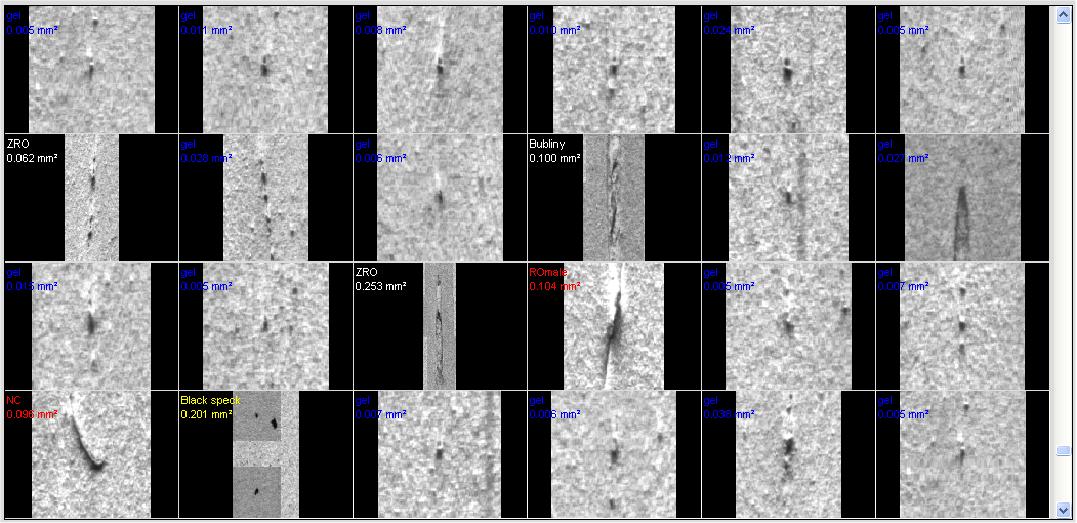

Defektgalerie: Alle Defekte, die die Filterkriterien erfüllen, werden sofort als Miniaturansicht angezeigt. (für Detailansicht klicken)
Defektgalerie: Alle Defekte, die die Filterkriterien erfüllen, werden sofort als Miniaturansicht angezeigt
(für Detailansicht klicken)

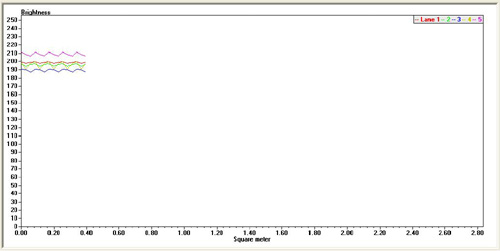

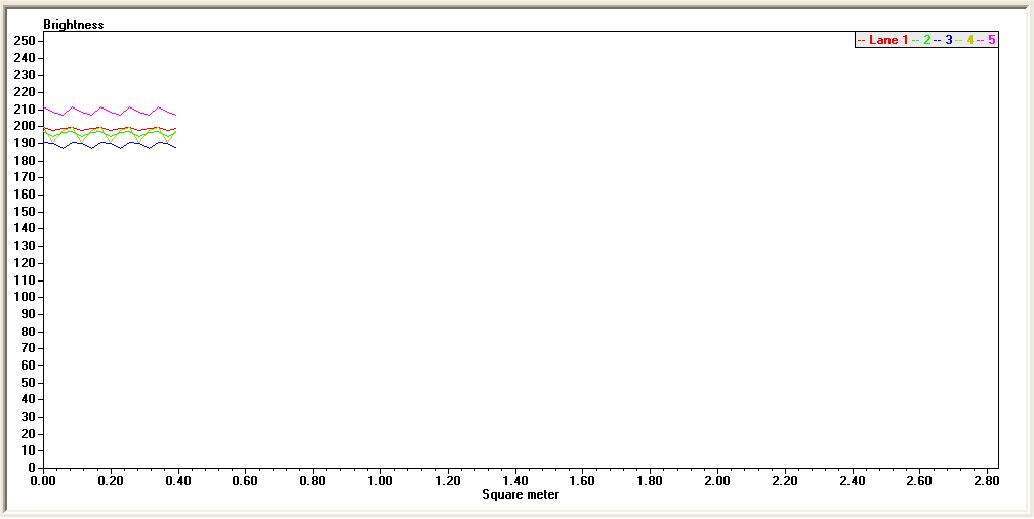

Liniengrafik Grauwertverlauf (für Detailansicht klicken)
Liniengrafik Grauwertverlauf: Die Folie wird in Streifen eingeteilt, deren mittlere Grauwerte angezeigt werden. Diese Werte werden auch zur automatischen Detektion eines Folienrisses verwendet.
(für Detailansicht klicken)

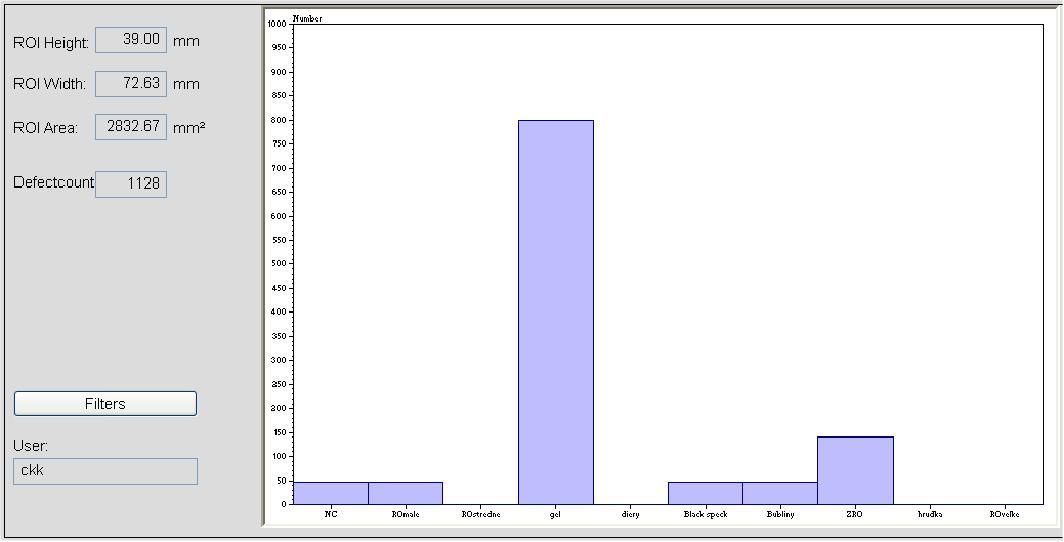

Balkendiagramm Defektklassenverteilung
Balkendiagramm Defektklassenverteilung: Wird während der Messung aktualisiert. Über den Button "Filters" können Defektklassen für die Anzeige gefiltert werden.
(für Detailansicht klicken)

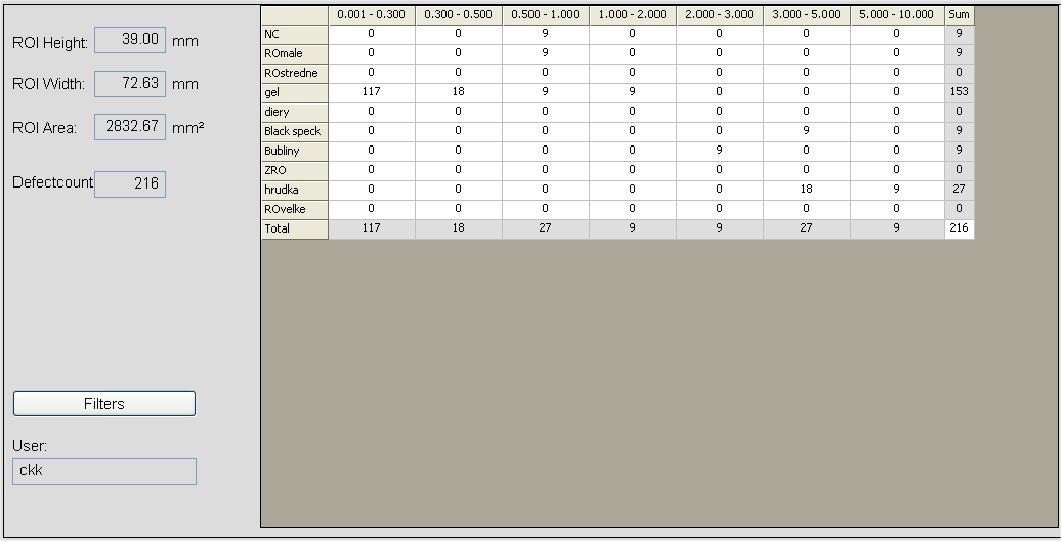

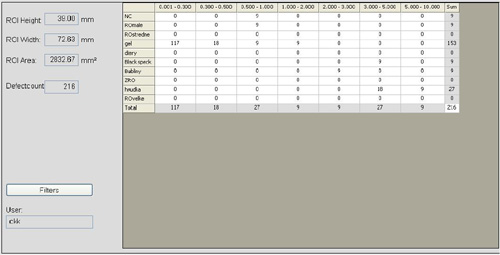

Tabellenansicht Defektklassen und -größe
Tabellenansicht Defektklassen und -größe: Wird während der Messung aktualisiert. Über den Button "Filters" können Defektklassen für die Anzeige gefiltert werden.
(für Detailansicht klicken)

Für jede Defektklasse (Anzahl beliebig) wird ein kleines Fenster mit Beispielbild angezeigt.
Für jede Defektklasse (Anzahl beliebig) wird ein kleines Fenster mit Beispielbild angezeigt. Die Titelzeile wechselt von grün zu rot, wenn eine eingestellte Anzahl Defekte dieser Klasse pro konfigurierter Folienfläche erreicht wird (optional kann auch ein Steuerungssignal weitergeleitet werden).

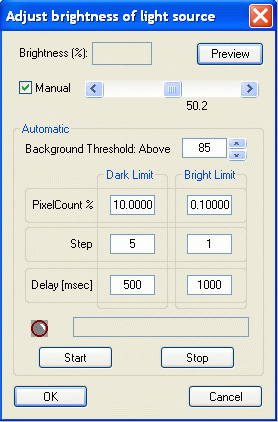

Manuelle oder automatische Helligkeitsregelung zur Anpassung an verschiedene Materialien
Manuelle oder automatische Helligkeitsregelung zur Anpassung an verschiedene Materialien

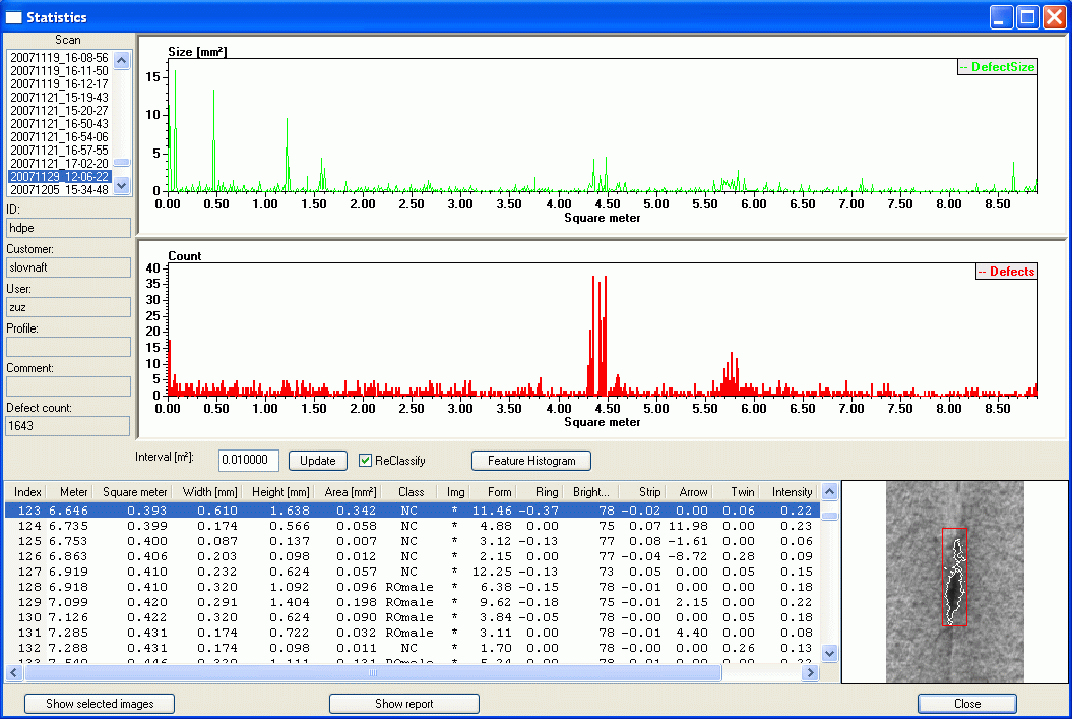

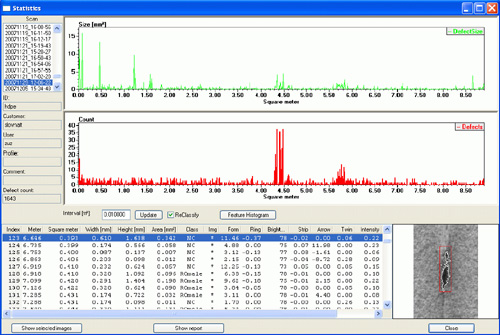

Statistische Auswertung und Einzeldefekt-Ansicht
Statistische Auswertung und Einzeldefekt-Ansicht
(für Detailansicht klicken)

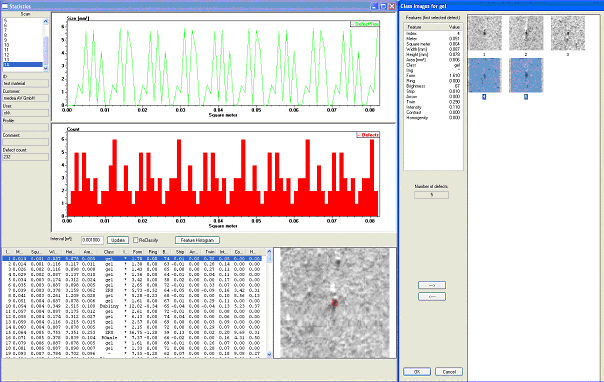

Anlernen einer Defektklasse mittels Beispielbildern (im rechten Fenster) aus vorhandenen Messungen (linkes Fenster)
Anlernen einer Defektklasse mittels Beispielbildern (im rechten Fenster) aus vorhandenen Messungen (linkes Fenster)

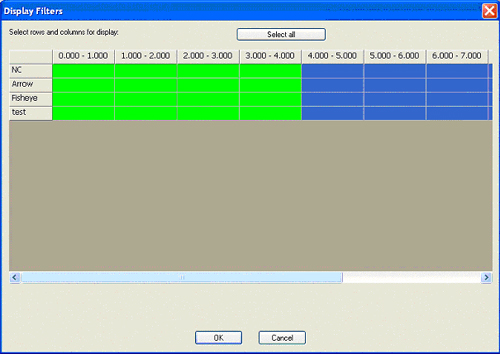

Auswahl von Defekt- und Größenklassen für Anzeige und Reportausgabe
Auswahl von Defekt- und Größenklassen für Anzeige und Reportausgabe



Hardware

HP ProLiant Server (ausgelegt für 24-h Betrieb) mit TFT Monitor (1280 x 1024) und CameraLink PCI-express Hochleistungs-Framegrabber
HP ProLiant Server TFT Monitor
Beleuchtungsmodul
Wahlweise mit:
Schott Halogen-Lichtquelle mit Faseroptik-Linienlicht (152 - 330 mm Breite)
Schott Halogen-Lichtquelle mit Faseroptik-Linienlicht

oder:
COBRA LED-Linienlicht (125 - 500 mm Breite)
COBRA LED-Linienlicht

CameraLink Hochleistungs-Zeilenkamera (4096 Pixel-Zeile)
CameraLink Hochleistungs-Zeilenkamera

Inkrementeller Drehgeber mit Messrad zur Anbindung an bestehende Anlagen (Extruder)
Inkrementeller Drehgeber mit Messrad zur Anbindung an bestehende Anlagen (Extruder) Inkrementeller Drehgeber mit Messrad zur Anbindung an bestehende Anlagen (Extruder)



Technische Daten
Zeilenkamera Zeile mit 4096 Pixel (10 x 10 µm)
Zeilenfrequenz Max. 36 kHz
Auflösung Pixelauflösung 25 µm bei 100 mm Bildbreite
Abzugsgeschwindigkeit (Take-Off-Speed) Max. 50 m / min.
